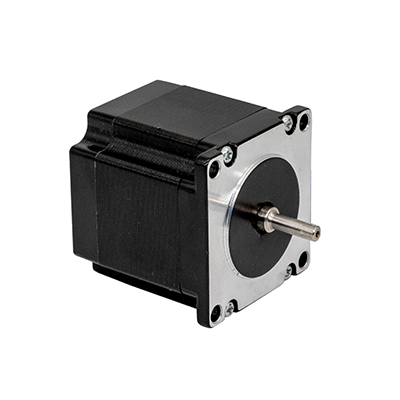

NEMA 23 Bipolär 0,9 grader 1,7Nm(236oz.in) 2,8A 3,2V 57x57x76mm 4-tråds stegmotor

NEMA 23 Bipolär 0,9 grader 1,7Nm(236oz.in) 2,8A 3,2V 57x57x76mm 4-tråds stegmotor

Tillverkarens artikelnummer: 57H076HM-2804
Ramstorlek: 57x57mm
Motortyp: Bipolär Stepper
Stegvinkel: 0.9deg
Hållande vridmoment: 1,7 Nm (236 oz.in)
Märkström/fas: 2,8A
Spänning: 3,2V
Fasmotstånd: 1,13 ohm
Induktans: 5,6mH ± 20%(1KHz)
Kroppslängd: 76 mm

Skicka förfrågan
  • Snabb leverans
  • Kvalitetssäkring
  • Customization AvailableAnpassning tillgänglig
produkt introduktion

Teknisk parameter

Artikel

Specifikationer

Stegvinkelnoggrannhet

±5%

Motståndsnoggrannhet

±10%

Induktansnoggrannhet

±20%

Temperatur ökning

80K Max.

Omgivningstemperatur

-20 grad ~+50 grad

Isoleringsresistans

100MΩMin.@ 500VDC

Dielektrisk styrka

En minut@500VAC∙5mA Max.

Axel radiellt spel

0.06Max.@450g

Axelns axialspel

0.08Max.@450g



Teknisk specifikation

modell nr.

Polär

Betygsatt
Spänning

Nuvarande/
Fas

Motstånd/
Fas

Induktans/
Fas

Innehav
Vridmoment

# av
Leder

Rotorn
tröghet

Vikt

Längd


V

A

Ω

Mh

oz-in

kgf · cm



g∙ cm2

kg

mm

57H076HM-2804

 Bipolär

3.2

2.8

1.13

5.6

236

17

 4

480

1

76



30



Dra ut vridmomentkurva

40

FAQ

F: Hur många kvadratmeter av din fabrik?

S: Mer än 10,000 kvadratmeter



F: Vad är förhållandet mellan stegvinkel och upplösning i en stegmotor?

S: Stegvinkeln är den vinkelförskjutning som produceras av varje steg i motorn. Upplösningen bestäms av antalet steg per varv. Upplösning=360 grader/stegvinkel.



F: Hur väljer jag rätt stegmotor för min applikation?

S: Det finns några faktorer som måste beaktas, inklusive vridmomentkrav, driftsspänning, stegupplösning, hastighetskrav, fysiska storleksbegränsningar och vilken typ av förare/kontroller som används, etc.
