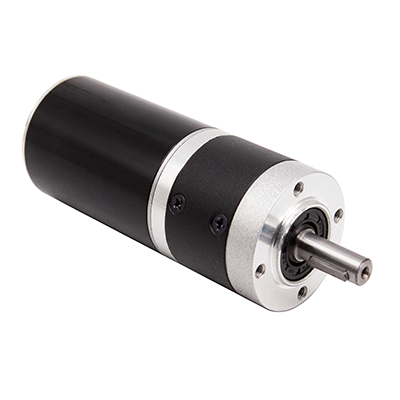

36 mm växlad borstlös likströmsmotor
De 36 mm växlade BLDC-motorerna har en ramstorlek på 42x42 mm, bestående av en 36 mm ekonomiplanetväxellåda och en rund 42 mm borstlös likströmsmotor. De finns i 4 standardmodeller med en utväxling från 3:1 till 225:1. Genom att kombinera fördelarna med borstlös teknologi säkerställer dessa motorer effektiv och hållbar prestanda, medan deras variabla utväxlingsförhållanden gör dem mångsidiga och lämpliga för ett brett spektrum av applikationer.
- Snabb leverans
- Kvalitetssäkring
Anpassning tillgänglig
produkt introduktion
Mekanisk dimension
Allmän specifikation
| Lindningstyp | stjärna |
| Halleffektvinkel | 120 grader (elektrisk vinkel) |
| Axelns axialspel | 0.025 mm |
| Omgivningstemperatur | 0 grad -+50 grad (utan kondens)) |
| Luftfuktighet i omgivningen | ＜85 % (utan kondens) |
| Max. Radiell kraft | 30N |
| Max. Axial kraft | 15N |
| Isoleringsklass | klass B |
| Dielektrisk styrka | one minute@500VAC.5mA |
| Isoleringsresistans | 100MΩ Min.@500VDC |
Elektrisk anslutning
| Bly NEJ. | Blyfärg | Blymätare | Förbindelse |
| 1 | Röd | UL1007/26AWG | Virtuella betalkort |
| 2 | Svart | GND | |
| 3 | Gul | HALL A | |
| 4 | Vit | HALL B | |
| 5 | Blå | HALL C | |
| 6 | Apelsin | UL1007/22AWG | Fas U |
| 7 | Grön | Fas V | |
| 8 | Brun | Fas W |
Växellådsparameter
| Skede | 1 etapp | 2 steg | 3 steg | ||||||||||
| Förhållande | 3 | 4 | 5 | 9 | 20 | 25 | 36 | 45 | 100 | 125 | 180 | 225 | |
| Längd L1 | mm | 37 | 42 | 50.5 | |||||||||
| Längd L2 | mm | 35 | 40 | 48.5 | |||||||||
| Nominell belastning | Nm | 1 | 2 | 3 | |||||||||
| Max belastning | Nm | 2 | 4 | 6 | |||||||||
| Verkningsgrad η | % | 85% | 75% | 65% | |||||||||
| Glapp | grad | Mindre än eller lika med 0,8 grader | Mindre än eller lika med 1,6 grader | Mindre än eller lika med 2,4 grader | |||||||||
| Vikt | kg | 0.4 | 0.6 | 0.8 | |||||||||
| Driftmiljötemperatur | grad | -20 grader ~90 grader （anpassning av låg temperatur) | |||||||||||
| Nominell ingångshastighet n1N | .rpm | 3000 | |||||||||||
| Max. ingångshastighet n1B | .rpm | 5000 | |||||||||||
| Grad av växellådsskydd | IP | 54 | |||||||||||
| Smörjning | Life Grease Smörjning | ||||||||||||
| Ljud | Db | 50dB/1m | |||||||||||
| Serviceliv | Hr | ~20000 | |||||||||||
Teknisk specifikation
| modell nr. | Tillbaka EMF konstant | Märkspänning | Fart | Nominellt vridmoment | Kraft | Märkström | Ingen lasthastighet | Ström utan belastning | Motstånd/linjelinje | Induktans/linjelinje | Längd |
| V/krpm | VDC | .rpm | N.m | W | A | .rpm | A | Ω | Mh | mm | |
| 42BL02402-0026-XXX | 4.1 | 24 | 4000 | 0.062 | 26 | 1.77 | 6700 | 0.19 | 1.76 | 3.2 | 40 |
| 42BL02402-0053-XXX | 6.1 | 24 | 4000 | 0.125 | 52.5 | 3.4 | 6500 | 0.53 | 0.78 | 1.26 | 60 |
| 42BL02402-0078-XXX | 4.3 | 24 | 4000 | 0.185 | 77.5 | 4.8 | 6000 | 0.32 | 0.76 | 1 | 80 |
| 42BL02402-0105-XXX | 4.1 | 24 | 4000 | 0.251 | 105 | 6 | 5900 | 1 | 0.52 | 0.783 | 100 |
Anmärkning: Kunderna behöver bara ange hastigheten och vridmomentet för den slutligen färdigställda motorn, och vi kommer att välja lämplig motor och växellåda för din applikation.
