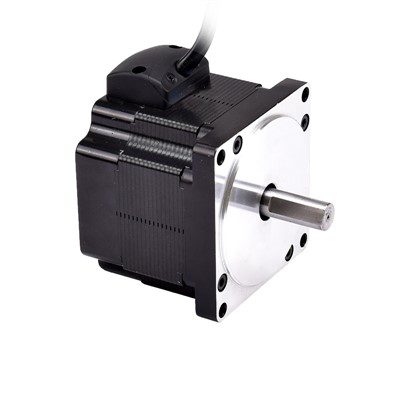

24V 4000RPM 0,24Nm 100W 5A 80x80x50mm Borstlös DC-motor
Tillverkarens artikelnummer: 80BL02402-0100-XXX
Ramstorlek: 80x80mm
Skyddsklass: IP40
Märkspänning: 24V
Nominell hastighet: 4000 rpm
Nominellt vridmoment: 0.24Nm
Effekt: 100W
- Snabb leverans
- Kvalitetssäkring
Anpassning tillgänglig
produkt introduktion
Allmän specifikation
|
Skyddsgrad |
IP40-klassad |
|
Omgivningstemperatur |
-20 grad ~55 grader |
|
Förvaringstemperatur |
-25 grad ~+70 grad |
|
Luftfuktighet i omgivningen |
<85% ( without condensation ) |
|
Isoleringsklass |
Klass B |
|
Isoleringsresistans |
100MΩMin.@500VDC |
Kabeldragning
|
Lead nr. |
Blyfärg |
Blymätare |
Fungera |
Beskrivning |
|
1 |
Röd |
UL1061/24AWG |
Virtuella betalkort |
Matningsspänning för Hallsensorer |
|
2 |
Gul |
Hv |
||
|
3 |
Blå |
H w |
||
|
4 |
Svart |
GND |
Jord för hallsensorer | |
|
5 |
Apelsin |
Hu |
||
|
6 |
Blå |
UL1061/18AWG |
w |
|
|
7 |
Apelsin |
u |
||
|
8 |
Gul |
v |
Teknisk specifikation
|
Modell nr. |
Märkspänning |
Fart |
Nominellt vridmoment |
Kraft |
Märkström |
Ingen lasthastighet |
Ström utan belastning |
Motstånd/linjelinje |
Induktans/linjelinje |
Tillbaka EMF konstant |
Längd |
|
VDC |
.rpm |
N.m |
W |
A |
.rpm |
A |
Ω |
Mh |
V/krpm |
mm |
|
|
80BL02402-0100-XXX |
24 |
4000 |
0.24 |
100 |
5.00 |
4500 |
1 |
018 |
0.34 |
3.44 |
50 |
Mekanisk dimension
FAQ
F: Hur uppnås kommutering i en BLDC-motor?
S: Kommutering i en BLDC (Brushless DC) motor hänvisar till processen att växla strömflödet i statorlindningarna för att bibehålla motorns rotationsrörelse. Kommutering är väsentlig för att synkronisera statorns och rotorns magnetfält för att uppnå kontinuerlig rotation. I BLDC-motorer uppnås kommutering med elektroniska styrmetoder. Här är en översikt över hur kommutering uppnås i en BLDC-motor:
1. Rotorpositionsavkänning: För att uppnå kommutering måste motorstyrningen bestämma rotorns position. Detta görs vanligtvis med hjälp av positionssensorer, såsom Hall-effektsensorer, kodare eller bakre EMF-avkänning. Dessa sensorer ger återkopplingssignaler till motorstyrenheten, som indikerar rotorns position i förhållande till statorlindningarna.
2. Motorstyrning: Motorstyrningen bearbetar återkopplingssignalerna från lägessensorerna och bestämmer den optimala timingen och sekvensen för kommutering. Den beräknar det exakta ögonblicket när strömmen ska kopplas om till lämpliga statorlindningar för att bibehålla det roterande magnetfältet.
3. Elektronisk omkoppling: Motorstyrenheten styr elektroniska omkopplare, vanligtvis krafttransistorer eller MOSFETs, anslutna till statorlindningarna. Dessa omkopplare fungerar som elektroniska reläer, vilket gör att motorstyrningen kan styra strömflödet i statorlindningarna.
4. Elektronisk kommuteringssekvens: Baserat på rotorpositionsåterkopplingen applicerar motorstyrenheten lämplig spänning eller ström till de specifika statorlindningarna för att generera ett roterande magnetfält. Omkopplingssekvensen är vanligtvis ett 3-fasarrangemang, där strömflödet sekventiellt växlas mellan de tre statorlindningarna i ett specifikt mönster.
5. Kommuteringstid: Motorstyrenheten tar exakt tid på omkopplingen av strömflödet för att säkerställa att magnetfältet som alstras av statorlindningarna är i linje med rotorns magnetfält. Denna exakta timing möjliggör effektiv vridmomentproduktion och mjuk rotation.
6. Kontinuerlig kommutering: Kommutering utförs kontinuerligt när rotorn roterar. Motorstyrningen övervakar kontinuerligt rotorns position och justerar växlingssekvensen och timingen för att bibehålla önskad rotationshastighet och utgående vridmoment.
